中间包钢包烘烤器

一、中间包在线（离线)钢包烘烤器工作原理

蓄热式中间包烘烤器系统由两个换热烧嘴（根据用户要求）、一个长明烧嘴、两个蓄热室、一套换向装置及相配套的控制系统组成。有几流就采用几套烘烤装置。

如下图所示，表示烧嘴1处于燃烧状态, 烧嘴2处于排烟 状态。燃烧所需的空气经过换向阀 ,再通过蓄热室,被其预热后在烧嘴1中与燃料混合燃烧。 产成的高温废气再通过烧嘴2进入蓄热室, 将其中的蓄热体加热 ,再经换向阀排向大气。持续一定时间 (3—60ｓ)后,控制系统发出换向指令, 操作进入反向状态, 此时烧嘴2处于燃烧状态,烧嘴1处于排烟状态，如此交替循环进行。

二、 烘烤器主要结构

1、加热保护盖

加热保护盖采用复合钢结构，迎火面选用耐热不锈钢材，内部铺设优质含锆耐火纤维做耐火层，极大减了轻保护盖重量，纤维棉耐火温度1350℃。保护盖面积大于包口面积，加上蓄热体的引流负压，可有效降低高温烟气的外溢。其使用寿命两年以上。

2、 燃烧系统

● 煤气经厂区煤气管道引至烘烤器煤气总管接点处，煤气支管上安有紧急自动切断阀。在系统换向和系统设备出现故障时，快切阀在3-5S之内自动切断煤气。

● 烧嘴前的接管上安装有电动调节阀和流量孔板，可自动调节煤气压力和流量。管道上另设有压力监测装置，以监测煤气压力。

● 烘烤装置以转炉煤气为燃料，采用PXR-60燃烧器。每个烧嘴旁设置一个长明火烧嘴，可实现远程点火控制，安全方便。

● 蓄热器烧嘴嵌套在加热保护盖上，随保护盖一起翻转移动。其使用寿命一年以上。莫来石质烧嘴采用分体结构，便于更换。

3、 供风系统

助燃空气由鼓风机供给，管道上装有气动调节蝶阀，可以自动调节风压和风量。 采用一台鼓风机，一 台引风机。

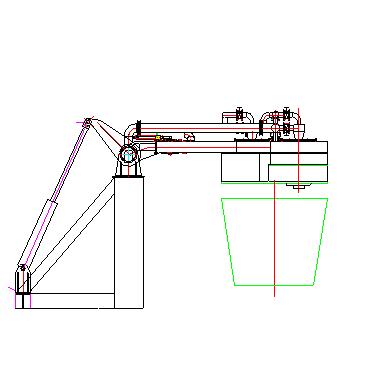

4、 支架总成

由型钢组合焊接而成，结构简单，实用，操作维护方便。采用原卷扬提升机构，或者电液机构。使包盖可翻转85度，以便于现场吊运中间罐的操作。
